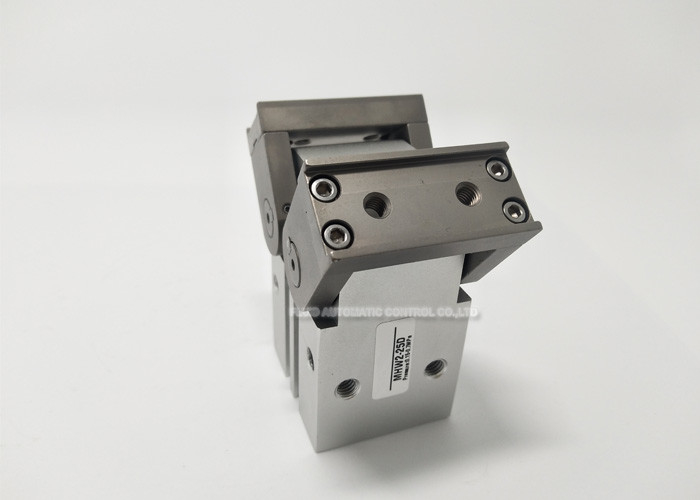

Tipo angular cilindro de atuação dobro do pinhão de Rack& da série de MHW do prendedor do dedo do ar

Tipo angular cilindro de atuação dobro do pinhão de Rack& da série de MHW do prendedor do dedo do ar

  • Tipo angular cilindro de atuação dobro do pinhão de Rack& da série de MHW do prendedor do dedo do ar
Tipo angular cilindro de atuação dobro do pinhão de Rack& da série de MHW do prendedor do dedo do ar
Detalhes do produto:
Place of Origin: Ningbo China(Mainland)
Marca: FLUIDAC or OEM
Certificação: ISO9001
Model Number: MHW2-20D
Condições de Pagamento e Envio:
Minimum Order Quantity: 5PCS
Packaging Details: Boxes, Cartons,Wooden cases,Pallets
Delivery Time: Within 20 days after receiving payment or deposit
Payment Terms: TT Advance/30% deposit,70% by copy Bill oflading,Western Union,MoneyGram,Paypal
Supply Ability: 1000PCS per Month
Contato
Descrição de produto detalhada
Bore size: 20mm~50mm Motion Pattern: Double acting
Working Medium: Air Operating pressure: 0.15~0.7MPa
Ambient and fluid temperature: -10℃~+60℃ Lubrication: Not required
Repeatability: ±0.2mm Port Size: M5*0.8/Rc1/8"

Tipo angular cilindro de atuação dobro do pinhão de Rack& da série de MHW do prendedor do dedo do ar



Detalhes rápidos:

  • Buit-no tipo magnético do anel, pode instalar o interruptor magnético
  • tipo de abertura e de fechamento de 180 graus à picareta simplificada acima e para liberar a ação
  • Projeto de carregamento original do anel do selo, de modo que a dose da haste de pistão para não precisar de ser selado
  • Com elevada precisão, longa vida e a instalação fácil
  • Dois tipos da instalação do dedo estão disponíveis.

Código pedindo:

MHW 2 20 D 1
Código da série:
Tipo prendedor angular do &Pinion da cremalheira do ar
Quantidade do dedo:
2: 2PCS
Furo de cilindro:
20mm~50mm
Tipo da ação:
D: De efeito duplo
Tipo do dedo:
Placa: Tipo liso
(Padrão)
1: Tipo do ângulo direito
(Montagem batida)




Especificação:

Furo (milímetros) 20 25 32 40 50
Meio de funcionamento Ar
Pressão de funcionamento 0.15~0.7MPa
Temperatura ambiental e fluida -10℃~+60℃
Repetibilidade ±0.2mm
Frequência de Max.operating 60c.p.m 30c.p.m
Teste padrão do movimento Atuação dobro
Lubrificação Não exigido
Tamanho portuário M5*0.8 Rc1/8 Rc1/4



Ângulo de abertura (lado)
Tamanho de furo
(milímetro)
Ângulo de abertura (ambos os lados)
Opeing Fechamento
20 180° -5°
25 -6°
32 -5°
40 -5°
50 -4°



Dimensões:

Tipo angular cilindro de atuação dobro do pinhão de Rack& da série de MHW do prendedor do dedo do ar 0

Furo (milímetros) B C D E F G H Mim J K L Miliampère MB MC DM P N O Q V U Y X W R S T
20 60 45 35 23 2 18 23 7 27 36 12 16 M5*0.8 M4*0.7 M5*0.8 26 26 36 20 17 φ21 deepth 3 18 41 20 9 12
25 69 51 40 27 2 24 27 8 34 45 17 21 M6*1 M5*0.8 M5*0.8 30 30 40 24 20 φ26 deepth 3 20 45 23 10 16
32 83,5 61,5 47 29 2 30 32 9 42 58 23 27 M6*1 M6*1 Rc1/8 45 30 45 24 21 φ34 deepth 4 20 51 25 13 20
40 104,5 75,5 56,5 37,5 3 40 42 12 54 80 30 36 M8*1.25 M8*1.25 Rc1/8 60 36 56 30 27,5 φ42 deepth 4 28 67 33,5 14 20
50 136 96 69 48 4 56 58 17 70 112 44 52 M10*1.5 M10*1.5 Rc1/4 80 40 66 40 36 φ52 deepth 5 38 85 44 16 30

Tipo angular cilindro de atuação dobro do pinhão de Rack& da série de MHW do prendedor do dedo do ar 1

Cilindro pneumático, cilindro do ar, cilindro de gás, prendedor pneumático, prendedor do ar, dedo pneumático
