Aplicação

Os alimentadores de vibração eletromagnética em miniatura GZV são amplamente utilizados em várias indústrias, incluindo indústria leve, indústria química, indústria alimentar e outras.São concebidos para alimentação de pó e materiais granulares, permitindo o controlo centralizado e o controlo automático no processo de produção.

Características

O alimentador de vibração eletromagnética em miniatura é um novo tipo de equipamento de alimentação.

1) Pequeno tamanho, peso leve, fácil instalação e baixo ruído

2) Alta precisão e capacidade de alimentação

3) Baixo consumo energético

4) Estrutura simples, fácil de transportar e ajustar

5) Os materiais no canal de alimentação são continuamente transportados durante o processo de alimentação, resultando em menos danos ao alimentador

Estrutura e princípio de funcionamento

Principais componentes

Partes principais dos alimentadores vibratórios eletromagnéticos das séries GZV e GZVK:

Tal como mostrado na figura, o alimentador de vibração eletromagnética das séries GZV e GZVK é composto por um canal de alimentação, um sistema elástico, uma armadura, um eletromagnético, uma base do motor e uma mola de amortecimento.

As armaduras ligadas através do fundo e do fundo são de qualidade m1, a base e o núcleo do motor, a qualidade da bobina são de m2.E fazer a frequência inerente do sistema W e a frequência de vibração forçada W sintonização, ou seja:

Z = ω/ω0 = 0,9 ~ 0.95

Portanto, o sistema forma um sistema de ressonância de partículas duplas.
A corrente alternada de fase única (ac) após o rectificador controlado por silício fornecer energia ao rectificador de meia onda para a bobina de solenoide.haverá tensão adicionando para a bobina no ciclo de meia positiva.Força electromagnética de pulso produzida entre o núcleo e a armadura. Núcleo de ferro e armadura fazem movimento relativo.Energia de libertação do sistema elásticoAssim, as partículas duplas fazem vibração recíproca na frequência de AC.Porque há um ângulo de 20 graus entre o fundo do para-choque e a força de excitação do fio do ímãEntão o material fazcontínuoE o material termina de saltar para cima e para baixo em 1/50 de segundo, então os materiais parecem se mover continuamente uniformemente.

Desempenho e parâmetros básicos

Os alimentadores de vibração microelectromagnética da série GZV têm 5 modelos.

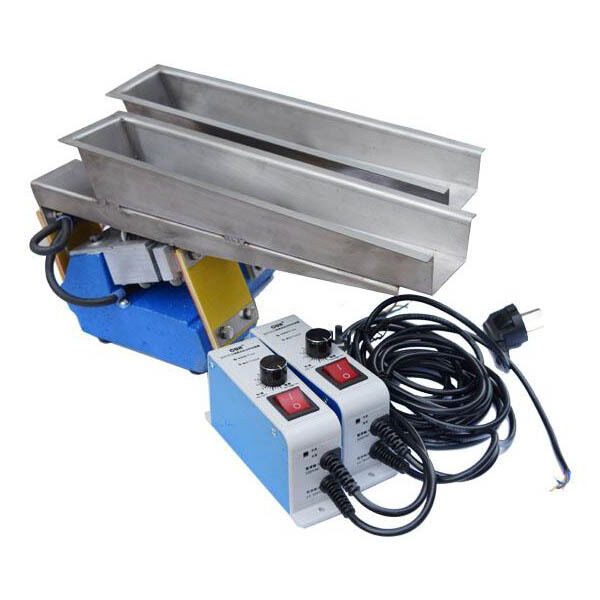

                                       GZV1GZV2 aparência

Tamanho da aparência (mm)

Parâmetro técnico do GZV

Armário elétrico

A série GZV e a série GZVK são equipadas com um alimentador de vibração eletromagnética micro equipado com um gabinete elétrico do tipo XKZV - II e XKZ - 5 g2 e com um interruptor de alimentação, um botão de regulação de fluxo,rectificador e milímetro de mudança de corrente, e existem algumas tomadas para controlo automático na parte superior da caixa. De acordo com as necessidades dos utilizadores, o gabinete eléctrico pode ser feito em dois tipos:Mural pendurado ou controlo total da tela da máquina de alimentação.

Forma e dimensões do gabinete elétrico, ver gráfico e tabela abaixo.

Alimentação por vibração eletromagnética em miniatura
